Euroflex-Lamellenkupplungen

Als Teil des Rexnord Kupplungsportfolios werden die Rexnord Euroflex-Lamellenkupplungen für jede Anwendungssituation entworfen und gefertigt. Sie bieten dem Kunden alle Vorteile einer leistungsstarken Kupplung, sind gegenüber traditionellen Kupplungsanbietern konkurrenzfähig im Design und stellen eine wirtschaftliche Lösung dar.

Eigenschaften und Vorteile:

Ideal geeignet für Prüfstand-, Gas- und Dampfturbinen- sowie Gasdruckanwendungen
Lösung für hohe Drehmoment- und Drehzahlkapazität bei geringer Masse
In der Torsion abgestimmt auf Ihr komplettes Design
Drehmomentkapazität größer als 17 Millionen in-lb (2 000 000 Nm)
Drehzahlen von über 30 000 U/min
Unterstützt 120 000 PS (90 Megawatt) und erfüllt API 671, ISO 10441, ATEX, DNV und ABS-Spezifikationen)
Nach ISO 9001-2008 zertifiziert

Produkte

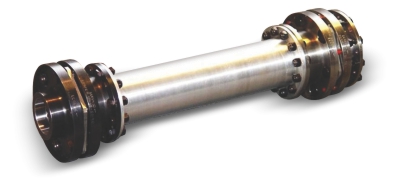

Prüfstandanwendungen

von der Turbine zum Getriebe: 670 PS (500 kW) bei 50.000 U/min mit einer Gesamtlänge von 10.40 Zoll (264 mm)
von der Turbine zum Getriebe: 536 PS (400 kW) bei 45.000 U/min mit einer Gesamtlänge von 4,72 Zoll (120 mm)
Rennwagen: 2.681 PS (2.000 kW) bei 28.000 U/min; Kombination aus Titan, Aluminium und einer Stahllegierung, um die Gewichtsanforderungen von 9,25 lb (4,2 kg) zu erfüllen, über 50 Prozent leichter als eine traditionelle Prüfstandskupplung

Kompressoranwendungen

Pipeline-Verdichter: von der Gasturbine zum Kompressor, 38.874 PS (29.000 kW) bei 7.700 U/min
Anlage mit reiner Terephthalsäure (PTA): von der Dampfturbine zum Kompressor 71.662 PS (53.460 kW) bei 3.021 U/min
Schiff mit Flüssiggasantrieb (LNG): Getriebe zum Verdichter 22.015 PS (16.423 kW) bei 8.242 U/min

Mit Dampfturbinen getriebene Anwendungen

Rohrleitung: von der Dampfturbine zum Generator 160.858 PS (120.000 kW) bei 3.000 U/min
Petrochemische Raffinerie: von der Dampfturbine zum Kompressor 69.705 PS (52.000 kW) bei 3.021 U/min
FPSO-Schiffe: von der Dampfturbine zum Generator 10.295 PS (7.680 kW) bei 12.075 U/min

Gasturbinenanwendungen

Düngemittelfabrik: von der Gasturbine zum Kompressor 23.767 PS (17.730 kW) bei 10.973 U/min
Schwimmende Verarbeitungs-, Speicherungs- und Überladeeinrichtungen (FPSO) auf Schiffen: von der Gasturbine zum Kompressor 30.161 PS (22.500 kW) bei 13.192 U/min
Vorgeschaltete Flüssigerdgas (LNG)-Einrichtung: von der Gasturbine zum Kompressor 18.633 PS (13.900 kW) bei 9.500 U/min
